测量内容：

• 中孔直径，圆度；

• 上制动面外圈跳动，周向直线度；

• 下制动面外圈跳动，周向直线度；

• 上制动面中圈跳动

• 下制动面中圈跳动

• 上制动面内圈跳动

• 下制动面内圈跳动

• 周向厚度差 DTV

• 径向厚度差

• 制动面厚度，制动面到安装面距离

• 安装面厚度

• 凸台外圆直径，跳动

• 安装面平面度（内凹）

• 凸台面跳动，平面度，平行度

• 选项（内腔圆直径，圆度，圆柱度，垂直度，与中孔同轴度）



特点：

• 人工上下料，自动测量

• 一次测量完成所有测量参数

• 测量数据自动存储

• 实时在线SPC

• 不合格工件不能直接取出（打破人工惯性动作逻辑）

• 独特驱动设计，适合多品种，小批量检测！换型快，简单！

• 二级避震，

• 测量程序无限扩展，没有编程基础也轻松编程

• 产量自动计数，合格率一目了然

• 投资少，效益高



应用范围：

• 适合手动生成线，在线配套终检

• 也可以集中检验

• 数据自动进入数据库，实现与中央服务器全面对接

• 测量节拍：

• 不含上下料时间为12秒

• 包括上下料平均时间约为15-20秒

参考图：

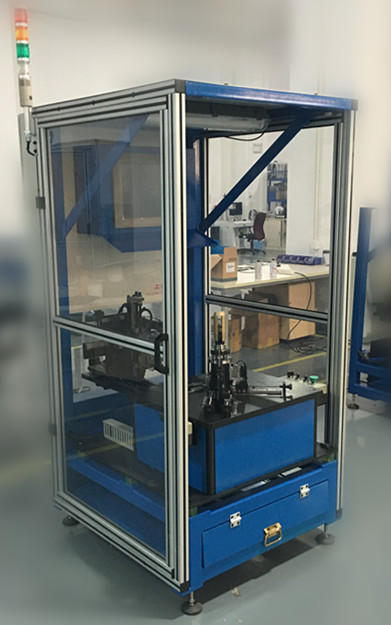

带框架围栏：

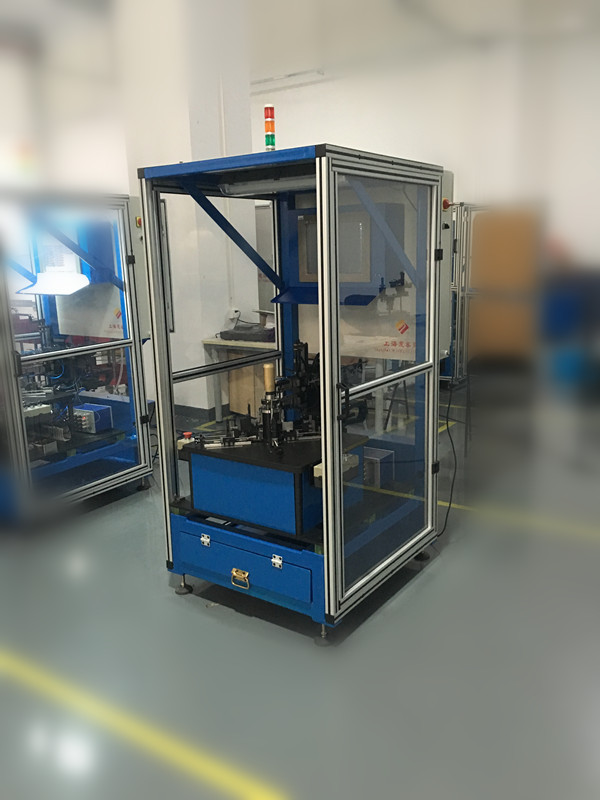

侧视

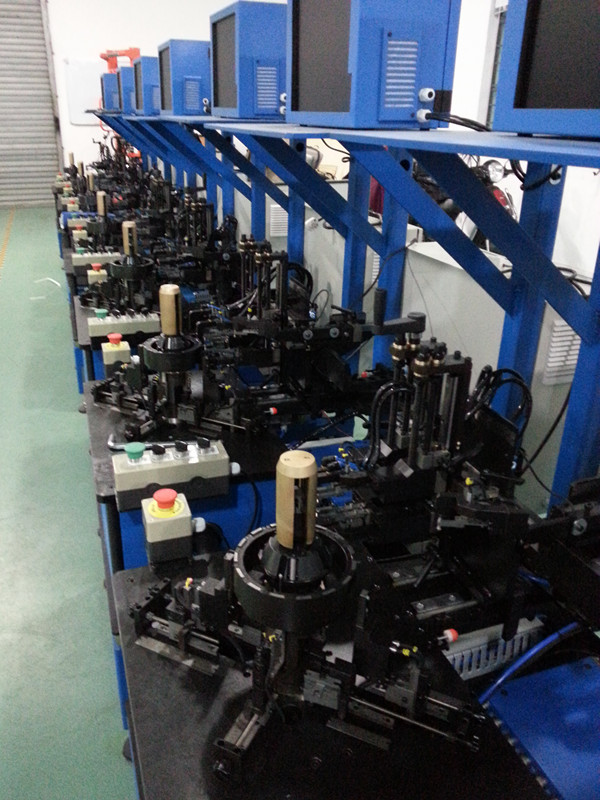

装配中

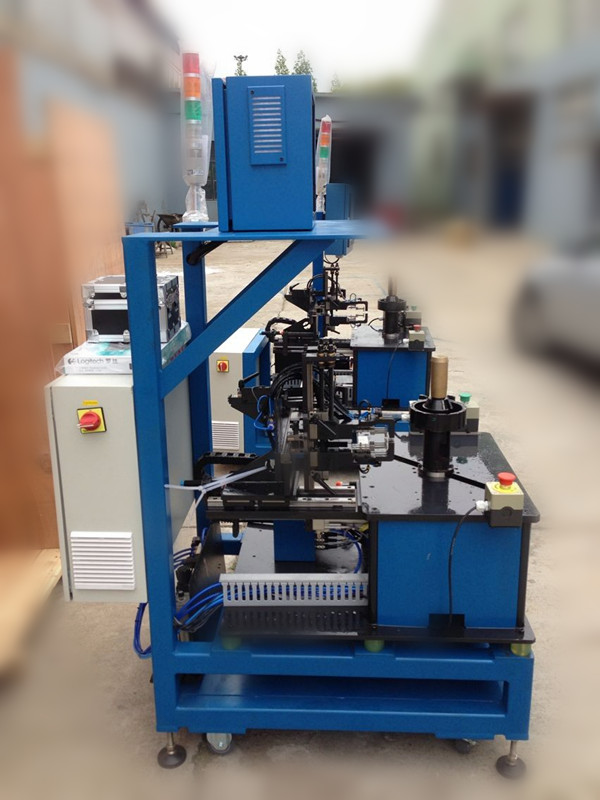

发货之前，无围栏，便于维护
